真空皮带机上的脱硫石膏为何变成黑色稀泥？——氯离子和氧化不足的双重打击
2026-10-20
来自:
威海市铭远环保科技有限公司
浏览次数:53

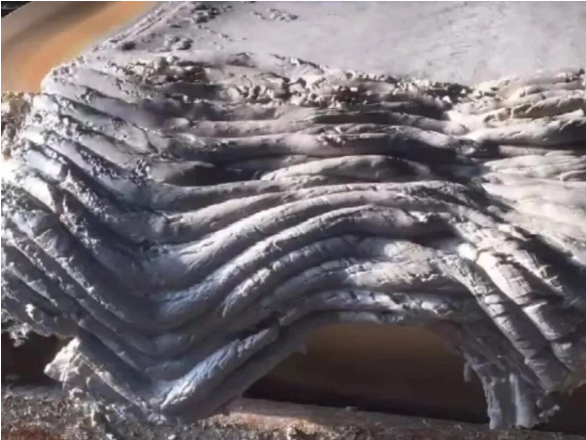

某厂脱硫值班员发现真空皮带机上的石膏“不对劲”——看起来不像平时那种松散的灰白色粉末，而是像稀泥一样摊在滤布上，灰黑色的，表面还泛着一层水光。用手抓一把，水从指缝里往下滴。化验员拿了样去测含水率——15.8%。正常应≤10%。厂长追问原因，班组排查了两天没头绪。石膏脱水困难导致的后果是：石膏卖不出去（多数水泥厂要求含水率≤10%~12%，部分可放宽至15%，超过18%通常视为废品）、灰场堆放时渗水严重、真空皮带机的滤布三天堵一次——运行成本直线上升。后来是怎么找到原因的？一通全面的浆液化验发现了两件事：氯离子浓度从原本较低的8000mg/L左右涨到了22000mg/L，同时浆液中的CaSO₃·½H₂O含量从0.5%升到了3.2%（已远超正常值，足以造成脱水困难）——氯化物偏高+氧化不足，两者的双重打击。这个案例里藏着石膏脱水困难的秘密——很多时候不是某一个原因造成的，而是两个甚至三个因素叠加在一起，把石膏“逼”进了脱不干的死胡同。石灰石-石膏湿法脱硫的副产品——二水硫酸钙（CaSO₄·2H₂O），在理想的条件下会生长成短柱状、菱形的晶体。这种晶体像一小段一小段铅笔，彼此之间有间隙，水可以从间隙中流出去。真空皮带机一抽，水就抽走了，石膏就干了。但一旦浆液环境发生变化，晶体的形状就会“跑偏”。正常的短柱状晶体变成了针状、片状、甚至无定形的糊状物——晶体之间没有间隙了，水分被“锁”在里面出不来。这就是脱水困难根本的原因：晶体长歪了，水没路走。氯离子是石膏脱水困难的头号元凶。它的作用方式很隐蔽——既不直接参与化学反应，也不沉淀成什么东西，但会通过多种途径影响脱水：一方面吸附于石膏晶面、改变晶体生长习性，另一方面与Ca²⁺生成氯化钙、填充于晶体间隙，堵塞水分通道。正常的石膏晶体在生长时，Ca²⁺和SO₄²⁻在晶面上按照一定的规律排列，形成规整的短柱状多面体。但Cl⁻的吸附会阻碍某些晶面的正常生长，晶体沿着一个方向使劲长，变成了针状或片状。这些针状晶体互相交织、缠绕，像一团乱麻——水的通道被彻I底堵死了。Cl⁻浓度超过20000mg/L时，这种“晶体畸形”效应就会明显加速；不同系统的敏感阈值有所差异，一般在15000~20000mg/L范围内即开始显著恶化。有数据显示，Cl⁻从8000mg/L升至20000mg/L区间，石膏含水率可由8%左右逐步升至15%以上——这是Cl⁻浓度和脱水难度之间的正相关关系，但具体斜率因系统而异。Cl⁻从哪来？烟气中的HCl溶解于浆液、工艺水中带入、石灰石中夹带的微量氯化物。Cl⁻本身不会在脱硫过程中被消耗，它在系统内累积，主要排出途径为脱硫废水，石膏携出及雾滴夹带为次要途径——因此控制废水排放量是调节Cl⁻有效的手段。有一家电厂把废水排放量从5m³/h提高到了12m³/h，提高废水排放后约2~3天Cl⁻浓度降至15000mg/L，石膏含水率随之逐步降至9%（此为某厂个案数据，实际时效与吸收塔浆液容积、补水量密切相关）。改善脱水直接的药I方往往不是调这个那个参数——就是多发废水。这个投入产出比是划算的。第二个常见的脱水困难原因是氧化不足。当氧化空气量不够时，浆液中的CaSO₃（亚硫酸钙）不能被充分氧化成CaSO₄（硫酸钙），以半水合物CaSO₃·½H₂O的形式大量存在。CaSO₃·½H₂O的微观形态与CaSO₄·2H₂O完全不同——它以细小颗粒形态存在，易包裹在石膏晶体表面或填充于晶体之间的空隙，像往一堆石子里倒了一袋子面粉——面把石子之间的缝隙全填满了，水就下不去了。判断氧化是否不足，有一个简单的方法：取一把石膏，滴几滴稀盐酸——如果有明显的刺激性气味（SO₂，类似燃烧火柴的味道），说明浆液中有大量未氧化的亚硫酸盐在酸性条件下分解了（注意：并非“臭鸡蛋味”，那是硫化氢H₂S的特征，通常来自硫化物而非亚硫酸盐；亚硫酸钙与酸反应释放的是SO₂）。这条“土办法”比等化验报告快得多，夜班也能做，但最终仍以化验CaSO₃·½H₂O含量为准。氧化不足的原因无外乎三个：风机选型容量偏小、氧化风管堵塞或破损、风量分配不均导致浆液池某些区域有“氧化死角”。排查应该按这个顺序来：先看风机电流和出口压力是否正常→再看风管有没有堵→最后分析空气分布器的均匀性。第三个因素比较“被动”——它不是你操作上的问题，而是上游条件的变化。进除尘器效率下降，大量细灰进入脱硫浆液后，飞灰颗粒会包裹在石膏晶体表面，阻止晶体正常生长，同时飞灰中的铝、铁等金属离子也会干扰结晶过程。排查飞灰影响也很简单：取浆液做酸不溶物测试。正常浆液的酸不溶物应该在1%~2%以下，如果超过5%甚至10%，那不用怀疑——飞灰大量入侵就是脱水困难的元凶。这时候不是调脱硫参数能解决的，先把除尘器修好再说。
